一、分類
　　根據冷卻方式控制柜可分為:風冷控制柜和強油風冷控制柜;
　　根據控制方式控制柜可分為:普通型控制柜和智能型控制柜.
　　二、產品型號含義

CHD — FLG — □ □ □
CHD ——-創達電氣 例如：CHD-FLG-□ □ □含義為：衢州創達電氣設備有限公司生產的智能變壓器風冷控制柜。
FLG——- 智能變壓器風冷控制柜

□ ——- 冷卻方式：F:自然風冷 P:強油風冷

□ ——- 控制方式：1:通用型控制 2:智能型控制

□ ——- 風機數量

　　三、控制原理
　　控制柜具有手動、自動和遠方控制三種運行模式
　　3.1手動模式
　　此種運行模式需操作人員在現場對控制柜進行操作,冷卻器工作狀態不受變壓器溫度和負荷的控制,根據操作員意愿各組風機或油泵置于運行或停止?fàn)顟B(tài).此種模式一般為運行前電氣試驗時或進行檢修時使用;
　　3.2自動模式
　　此種運行模式下,控制柜可根據變壓器自身的溫度和負荷自行啟動或停止電機.
　　當變壓器溫度或負荷達到預設值時,控制柜自動啟動相應的電機,增加冷卻器的散熱效果;
　　當變壓器溫度或負荷低于預設值時,控制柜自動停止相應的部分電機,以達到節能的目的.
　　如果散熱方式為強油風冷時,系統還可以自動設置各組冷卻器的狀態,使多組冷卻器循環工作,以達到最優配置延長冷卻器使用壽命.
　　如果有冷卻器發生故障,系統自動投入備用冷卻器,并發出報警信號.
　　3.3遠方控制模式
　　在此模式下,后臺監控可以檢測每組冷卻器的運行狀態和參數,并能對此進行控制.
　　3.4自動溫濕度控制
　　為了保證控制柜內的運行環境,柜子加裝了自動溫濕度控制器,可以根據設置自動調節內部的溫度和濕度,避免由于溫度或濕度對電器元件造成的損害從而影響到系統的運行安全.
　　四、智能型風冷控制柜
　　智能型風冷控制柜,是以可編程控制器PLC為核心,集變壓器冷卻系統的數據采集分析、運行控制、保護于一體的冷卻裝置智能化投切設備.
　　五、功能特點
　　可靠性:全部采用進口繼電器,采用獨特的電機保護線路,任意一臺電機出現故障時,系統只切除故障電機,其余風機電機正常運行,提高了風冷控制裝置在高溫季節的冷卻效率,克服風冷裝置任意一臺電機故障必須切除整組風機的缺點.
　　控制靈活:FLG可編程控制箱可按時間設定啟動多組風冷(冷卻器),可避免同時啟動產生的沖擊電流;同時可以實現工作、輔助、備用之間的自動切換,充分使用每臺風冷(冷卻器),延長電機的使用壽命.另也可以根據用戶的特殊要求靈活修改邏輯程序.
　　可擴展性:PLC可編程控制器可以方便的擴展I/O模塊,在現場可以方便的擴展控制箱功能.
　　通訊功能:-FLG可編程控制器控制箱可以通過通訊接口與顯示終端和打印機等外設相連.及時將冷卻器的運行情況反映到控制室,便于監視冷卻器的運行情況,及時維護.
　　網絡特性:FLG可編程控制器控制箱可以實現多臺PLC之間或多臺PLC與一臺計算機之間的通訊聯網要求,從而組成多級分布式控制系統,滿足現代智能化電廠,智能化變電站的要求.
　　1、觸摸屏特點
　　采用西門子觸摸屏;
　　高可靠性精密電阻式工業級觸控面板,表面硬度高、壽命長;
　　非易失性,免維護報警緩存器(無需電池);
　　7寸彩色顯示屏
　　內置USB接口(用于打印機或下載數據)方便數據資料存取,標準多媒體卡槽提升配方資料、數據記錄等;
　　以太網接口
　　2、電氣特征
　　當變壓器投入電網運行時,能使工作冷卻器自動投入運行.
　　當變壓器退出電網運行時,能使冷卻器自動停止運行.
　　依據預設的運行參數和當下的變壓器油溫值,自動控制風機和強油泵的投放,并實時反饋(強油)風冷系統的運行情況.
　　系統采用雙母線結構,每段母線完全獨立工作,即使一段母線出現故障,另外一段母線仍然可以正常工作;
　　具有過流保護、缺相保護、電源保護、系統故障保護等保護功能.
　　全部采用進口繼電器,采用獨特的電機保護線路,任意一臺電機出現故障時,系統只切除故障電機,其余風機電機正常運行,提高了風冷控制裝置在高溫季節的冷卻效率,克服風冷裝置任意一臺電機故障必須切除整組風機的缺點.
　　豐富的遠傳狀態顯示和卓越的遠程控制功能;
　　3、結構特點
　　變壓器風冷控制柜,采用不低于2.0mm厚不銹鋼材料(1Cr18Ni9Ti),防護等級為IP55.整體結構分為箱體和底座兩部分組成,底座用于固定箱體并和電纜溝相連,電纜進線孔,采用推拉式結構,電纜固定安裝完成后用阻燃堵料封好,做到箱體與電纜溝隔離,一方面防止潮氣上涌,另一方面防止燃燒蔓延.
　　風冷控制柜為前后門結構,門的密封條采用澆注式密封條,以杜絕傳統密封條因用膠粘而長時間使用開膠,老化脫落的可能.應做到外形美觀,密封性能良好.內沿有導水槽,百葉窗在箱帽檐下側,內附紗網,阻止灰塵和昆蟲進入,通風方式為頂部抽風、下部進風結構,有效降低箱體內部溫度.控制箱門應具有防風定位功能,以利于器件的裝配接線及檢修工作.門上裝設防銹、防雨門鎖,美觀耐用.
　　安裝方式,螺絲固定或焊裝
　　風冷控制柜外形尺寸顏色:根據現場實際或按客戶要求制作.柜體顏色為:客戶可在不銹鋼原色、拉絲、噴塑等任選.

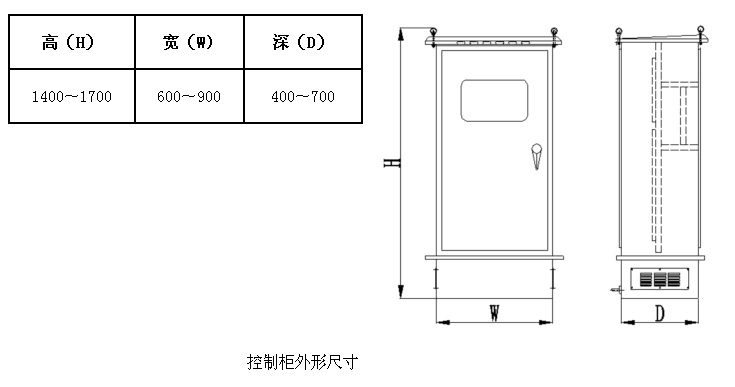

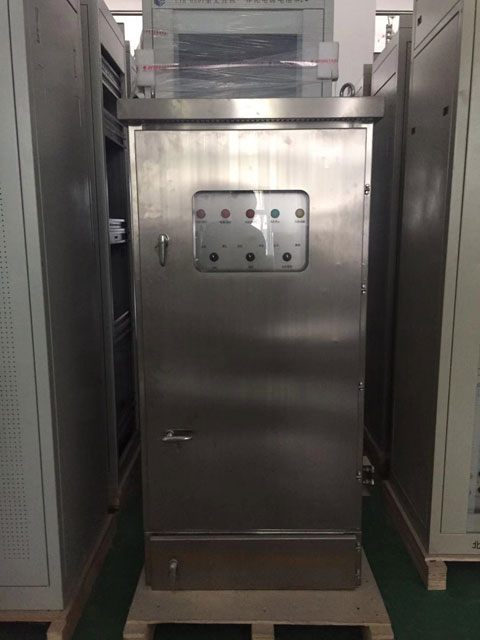

　　六、外形

　　七、訂貨須知
　　產品型號
　　變壓器冷卻系統參數:電機數量和參數
　　主要元器件的生產廠家
　　提供控制柜的安裝尺寸
　　柜子的通風方式
　　客戶的特殊要求
