產品概述
　　采用中性點經電阻接地方式，當發生非金屬性接地時，受接地點電阻的影響，流過接地點和中性點的電流比金屬性接地時有顯著降低，同時，健全相電壓上升也顯著降低，零序電壓值約為單相金屬性接地的一半。由此可見，采用中性點經電阻接地，可降低單相接地時的暫態過電壓、消除弧光接地過電壓和某些諧振過電壓，并能采用簡單的繼電保護裝置迅速選擇故障線路切除故障點，從而提高電網供電可靠性。

產品介紹

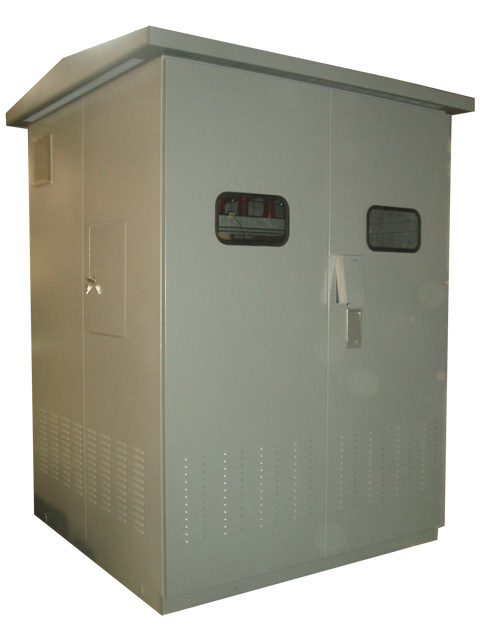

　　衢州創達電氣設備有限公司多年以來專門從事配電系統中性點接地系列產品的研發、生產、銷售及售后服務工作。我公司以進口特殊不銹鋼合金材料，開發生產的系列不銹鋼中性點接地電阻柜裝置，對降低電網過電壓、提高電網的安全性、可靠性，具有良好的效果。
　　適用于6～66kV以電纜線路為主的城市配電網、大型工業企業、工廠、機場、港口、地鐵等重要電力用戶配電網以及發電廠廠用電系統。在電纜供電的系統中，接地電容電流較大。當電流大于規定值時，有可能產生弧光接地過電壓。中性點采用電阻接地方式的目的就是給故障點注入阻性電流，其電阻分量電流為電容分量電流的1.05～1.1倍。可以把故障電流限制得適度，提高繼電保護靈敏度，同時使故障點僅可能發生局部輕微損傷，把暫態過電壓限制到正常相對中性點電壓的2.6倍，防止弧光過電壓損壞主設備，同時對抑制鐵磁諧振過電壓有顯著作用。

　　基本參數
　　1.耐受高溫：熔點可達1390℃，最高使用溫度1100℃。
　　2.電阻率高：電阻率為（1.04~1.06）μΩ·m。
　　3.阻值穩定：電阻的溫度系數小，10s衰減小于10%，可靠保證保護的靈敏度。
　　4.抗氧化能力強：在1100℃高溫下仍能保證良好的抗氧化性能。適宜于污染嚴重的環境。
　　5.高韌性：在溫度劇烈變化的運行條件下，仍保持良好的韌性，不易斷裂。
　　6.最佳散熱設計：柜體結構具有最佳的冷卻氣流通路，散熱效果良好，消除了局部高溫點和易灼燒點。
　　7.智能型監控裝置（可選）：可實時監測電阻器正常工作時額定通流、阻值、柜內環境的溫度等；當發生單相接地故障時，還可瞬時記錄接地故障電流大小、電阻阻值、接地時間、柜內溫度變化等；同時預留通訊接口，可將檢測記錄的信息傳遞至主控室或微機單元，實現遠程監控。并可與接地計數監測器及電流表配合來監測中性點不平衡電流和故障瞬間的接地動作次數。
　　8.電壓等級：3kV、6kV、10kV、20kV、35kV
　　9.允許通流5-2000A
　　10.允許通流時間：10s、30s、60s、10min、連續運行
　　11.允許溫升：通流時間為10s、30s、60s時為760℃；通流時間為10min時為610℃；連續運行時為385℃

　　系統原理
　　1、接地變壓器
　　對于35kV、66kV配電網，變壓器繞組為Y接法，有中性點引出且變壓器零序阻抗較低時可不用接地變；對于6kV、10kV配電網，因變壓器繞組為Δ接法，需要用接地變壓器制造中性點，以便加裝接地電阻器。為降低零序阻抗，接地變壓器一般采用Z形接線，并可帶適當?shù)亩稳萘恳源嬲居米儭?br/> 　　2、中性點接地電阻器
　　可單獨加裝外殼，也可以與接地變共同安裝在同一個外殼內。
　　3、單相隔離刀閘
　　對于接地變壓器帶有二次繞組兼做站用變或電阻器直接接入主變某繞組中性點的系統中，系統中性點與電阻器間加裝單相隔離刀閘，以便于電阻器退出時不影響其它部分的正常運行。
　　4、中性點電流互感器，電壓互感器，紅外測溫探頭
　　供測量及零序保護采集電阻器電流，電壓，溫度
　　5、一次設備外殼
　　為了安裝維護方便及整體美觀可以將接地變壓器和接地電阻器安裝在一個整體的外殼內。如果配套干式接地變的成套設備安裝在戶外，則必須加裝戶外外殼。
　　6、電阻監測儀
　　實時顯示系統電壓電流，電阻溫度，與自動化后臺通訊。
　　附錄 常用型號電阻柜技術參數表
　　1 技術參數：
　　1.1 電壓等級：6.3/10/35kV。煤炭企業0.66 kV，發電廠0.38 kV，0.22 kV
　　1.2 電網頻率：48Hz～52Hz（50Hz系統），58Hz～62Hz（60Hz系統）。
　　1.3 電阻安裝點：正常狀態下中性點位移不超過運行相電壓的3%。
　　2 6.3kV、10kV、35kV變壓器中性點接地電阻常用規格型號：

　　可以按用戶要求設計制造各種電阻，電阻值從1Ω~2000Ω，允許通過的電流1A~2000A，允許通流時間10s、15s、30s、60s、2h。
